Ram 2500 2017 Manuel du propriétaire (in French)

3. Fixez la clé à écrous au mandrin du cric en orientantl’angle courbé à l’opposé du véhicule. Insérez le man-
drin du cric dans le trou d’accès entre la partie inférieure
du hayon et la partie supérieure du pare-chocs, dans le
tuyau du treuil. 4. Tournez la poignée de clé pour écrous de roue dans le
sens des aiguilles d’une montre jusqu’à ce que la roue
soit appuyée contre le dessous du véhicule. Continuez
de tourner jusqu’à ce que vous sentiez le dispositif de
treuil glisser ou cliquer trois ou quatre fois. Vous ne
pouvez pas le serrer davantage. Poussez sur la roue de
secours plusieurs fois pour vous assurer qu’elle est
solidement fixée.
Enfoncement et positionnement du dispositif de retenue
dans le centre de la roueClé pour écrous de roue et mandrin du cric montés et en position
6
EN CAS D’URGENCE 669

NOTA :Le dispositif de treuil est conçu pour être utilisé
uniquement avec le mandrin du cric. L’utilisation d’une clé
pneumatique ou de tout autre dispositif du même type est
déconseillée, car de tels outils peuvent endommager le
treuil.
Réinstallation du cric et des outils (série 1500)
1. Serrez complètement le cric en tournant la vis de cric dans le sens inverse des aiguilles d’une montre jusqu’au
serrage.
2. Positionnez le cric et le sac à outils. Vérifiez si la clé à écrous se trouve sous le cric, près de la vis de cric.
Rotation de la poignée de la clé pour écrous de roue
Cric et sac à outils
670 EN CAS D’URGENCE

3. Fixez les sangles du sac à outils sur le cric.
4. Placez le cric et les outils en position de rangement entenant le cric par la vis de cric, puis glissez le cric et les
outils sous le siège de sorte que l’encoche inférieure
s’engage dans la fixation du plancher. NOTA :
Assurez-vous que le cric glisse dans l’emplace-
ment du dispositif de retenue avant.
5. Tournez le boulon à oreilles dans le sens des aiguilles d’une montre pour la fixer à la tôle de plancher. Réins-
tallez le couvercle en plastique.
Cric et outils arrimés
Fixation du dispositif de retenue du cric
6
EN CAS D’URGENCE 671

MISE EN GARDE!
Après vous être servi du cric et des outils, réinstallez-
les toujours à l’emplacement prévu à cet effet. Lorsque
vous conduisez, vous pourriez devoir freiner, accélérer
ou tourner brusquement. Vous pourriez subir des
blessures graves si des objets non arrimés, par exemple
le cric, les outils ou les fixations, étaient projetés avec
force à l’intérieur du véhicule.

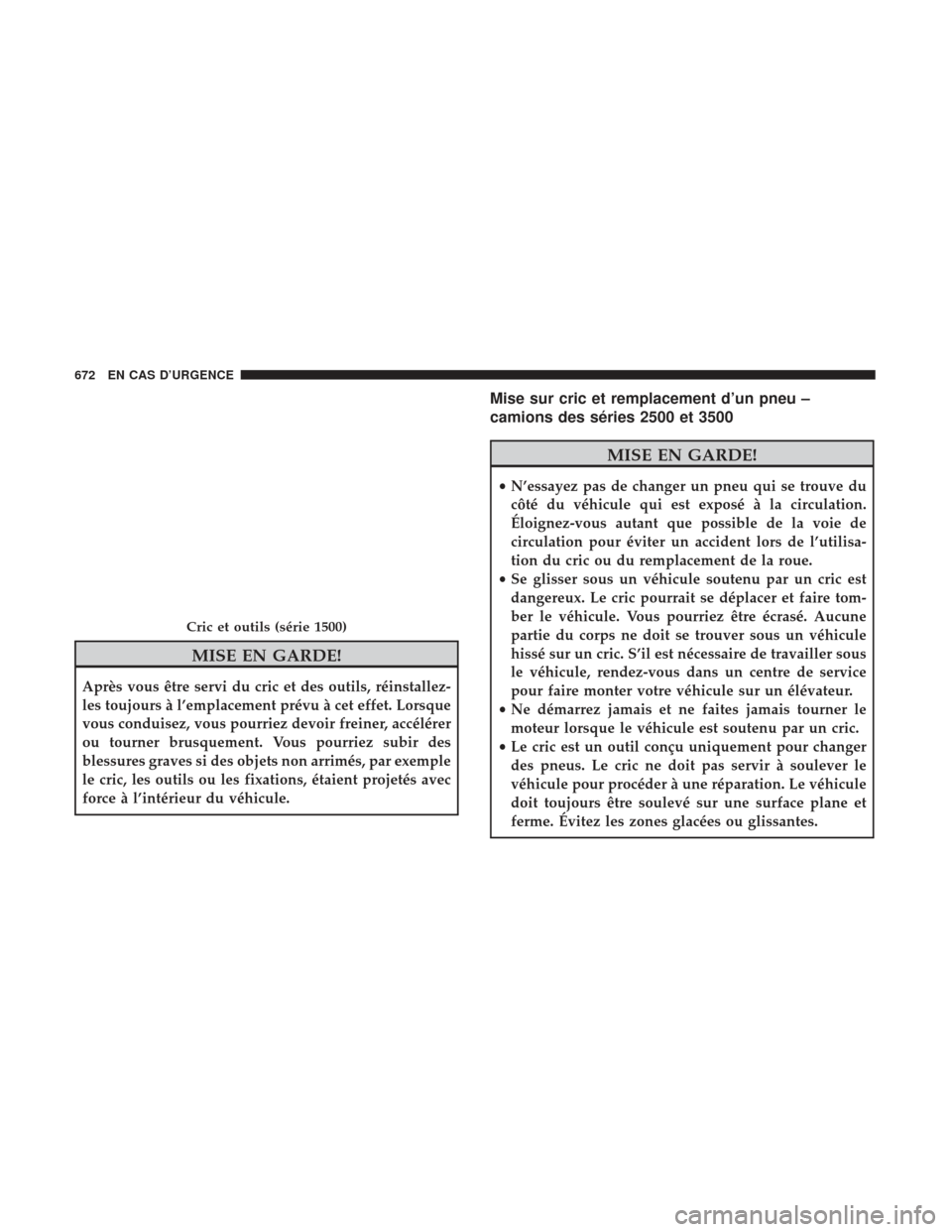

Mise sur cric et remplacement d’un pneu –
camions des séries 2500 et 3500
MISE EN GARDE!
•N’essayez pas de changer un pneu qui se trouve du
côté du véhicule qui est exposé à la circulation.
Éloignez-vous autant que possible de la voie de
circulation pour éviter un accident lors de l’utilisa-
tion du cric ou du remplacement de la roue.
• Se glisser sous un véhicule soutenu par un cric est
dangereux. Le cric pourrait se déplacer et faire tom-
ber le véhicule. Vous pourriez être écrasé. Aucune
partie du corps ne doit se trouver sous un véhicule
hissé sur un cric. S’il est nécessaire de travailler sous
le véhicule, rendez-vous dans un centre de service
pour faire monter votre véhicule sur un élévateur.
• Ne démarrez jamais et ne faites jamais tourner le
moteur lorsque le véhicule est soutenu par un cric.
• Le cric est un outil conçu uniquement pour changer
des pneus. Le cric ne doit pas servir à soulever le
véhicule pour procéder à une réparation. Le véhicule
doit toujours être soulevé sur une surface plane et
ferme. Évitez les zones glacées ou glissantes.
Cric et outils (série 1500)
672 EN CAS D’URGENCE

Emplacement du cric
Le cric et les outils du cric sont logés sous le siège du
passager avant.
Dépose du cric et des outils (séries 2500 et 3500)
Pour accéder au cric et aux outils de levage, vous devez
retirer le couvercle d’accès en plastique situé sur le côté du
siège passager avant. Pour retirer le couvercle, tirez sur la
partie avant du couvercle (le plus proche de l’avant du
siège) vers vous pour libérer la languette de verrouillage.
Une fois que la partie avant du couvercle est déverrouillée,
faites coulisser le couvercle vers l’avant du siège jusqu’à ce
qu’il soit extrait de l’armature du siège.
Couvercle d’accès au cric
6
EN CAS D’URGENCE 673

Retirez le cric et les outils en tournant le boulon à oreilles
dans le sens inverse des aiguilles d’une montre, enlevez le
boulon à oreilles, puis faites coulisser l’ensemble de sous le
siège.Retirez le cric et les outils de l’ensemble de support.
Tournez la vis de cric dans le sens inverse des aiguilles
d’une montre pour libérer le cric de l’ensemble de support.
Boulon à oreilles, cric et outils (séries 2 500 et 3 500)
Ensemble de support de cric et d’outils
674 EN CAS D’URGENCE

Vous pouvez effectuer le montage des outils de deux fa-
çons :
Montage pour l’abaissement ou le levage de la roue de
secoursAVERTISSEMENT!
•La clé pour écrous de roue ne peut être fixée qu’à la
rallonge 3.
• Lorsque vous fixez l’outil sur le mécanisme de treuil,
assurez-vous que la grande ouverture de l’extrémité
évasée de la rallonge 1 est placée correctement sur
l’écrou de réglage du mécanisme de treuil.
• Vous risqueriez d’endommager la clé pour écrous de
roue, les rallonges et le mécanisme de treuil si le
montage des outils n’est pas effectué correctement.
Montage pour l’abaissement ou le levage de la roue de
secours
1 – Rallonge 1 3 – Rallonge 3
2 – Rallonge 2 4 – Clé pour écrous de roue
6
EN CAS D’URGENCE 675

Montage pour l’utilisation du cricMISE EN GARDE!
Après vous être servi du cric et des outils, réinstallez-
les toujours à l’emplacement prévu à cet effet. Lorsque
vous conduisez, vous pourriez devoir freiner, accélérer
ou tourner brusquement. Vous pourriez subir des
blessures graves si des objets non arrimés, par exemple
le cric, les outils ou les fixations, étaient projetés avec
force à l’intérieur du véhicule.
Montage pour l’utilisation du cric
1 – Rallonge avec le crochet de
cric4 – Rallonge 4
2 – Rallonge 2 5 – Clé pour écrous de roue
3 – Rallonge 3 676 EN CAS D’URGENCE

Dépose de la roue de secours
1. Retirez la roue de secours avant de tenter de lever lecamion à l’aide du cric. Fixez la clé à écrous au mandrin
du cric en orientant l’angle courbé à l’opposé du véhi-
cule. Insérez le mandrin du cric dans le trou d’accès
entre la partie inférieure du hayon et la partie supérieure
du pare-chocs, dans le tuyau du treuil. 2. Tournez la poignée de la clé pour écrous de roue dans
le sens contraire des aiguilles d’une montre, jusqu’à ce
que la roue de secours repose sur le sol et que le câble
soit suffisamment lâche pour vous permettre de retirer
la roue du dessous du véhicule.
Insertion du mandrin du cric dans le trou d’accès
Rotation de la poignée de la clé pour écrous de roue
6
EN CAS D’URGENCE 677

3. Retirez la roue de secours de sous le véhicule pouraccéder au dispositif de retenue de la roue de secours.
4. Soulevez la roue de secours avec une main pour incliner le dispositif de retenue sur l’extrémité du câble. 5. Tirez le dispositif de retenue dans le centre de la roue.
Retrait de la roue de secours
Accès au dispositif de retenue
678 EN CAS D’URGENCE
